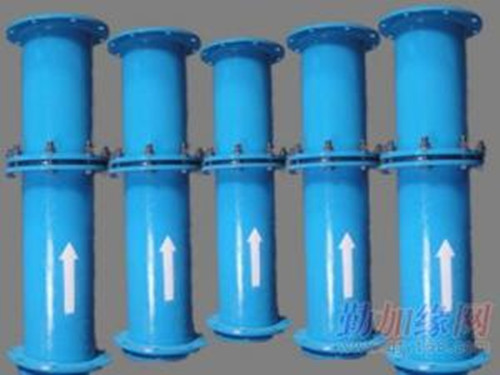

点击图片查看原图
一、使用及注意事项
1、在抽放瓦斯管路中安装孔板时，孔板的孔口需要与管道同心，其端面与管道轴线垂直，偏心度小于2%。
2、安装孔板的管道内壁，在孔板前后距离2D（D为管道内径）范围内，不应有凸凹不平、焊缝和垫片等。
3、孔板流量计的上游（进流体端）管道直线长度≥20D,下游（出流体端）管道直线长度≤10D。
4、要经常清理孔板前后的积水和污物，孔板锈蚀要更换。
5、抽放瓦斯量有较大变化时，应根据流量大小更换相应的孔板。
二、产品技术参数
本厂生产的径距取压法孔板流量计，是煤矿抽放瓦斯计量用的节流装置，其规格齐全，安装方便，测量准确，出厂前系数均经过标准计量标定。
制造标准：GB2624.2-2006-T
孔径比(β=d／D)：β=0．2—0．75
材??? 质：孔板为不锈钢，直管段为碳钢。
工作压力：0.6～3.2（Mpa)
注：水平连接管路长短可按照客户要求定制。
孔板流量计的测量范围：600~250000pa（0.25Mpa）?，：1
